บริการปั๊มโลหะที่มีความแม่นยำ

การปั๊มโลหะที่มีความแม่นยำสูง-ปริมาณ สูง- ตั้งแต่ 12 ถึง 630 ตัน

ภาพรวมความสามารถ

การปั๊มโลหะอย่างแม่นยำที่ ZT

ตั้งแต่กระป๋องป้องกัน EMI ขนาด 0.1 มม. ไปจนถึงขายึดโครงสร้างขนาด 6 มม. ความสามารถในการปั๊มของเราครอบคลุมทุกสเปกตรัมของน้ำหนัก ความหนาของวัสดุ และปริมาณการผลิต. กับกว่า 200 กดในวิทยาเขตการผลิตสองแห่ง-Ruqing (ได้รับการรับรอง IATF 16949) และ Dehong (ผู้เชี่ยวชาญด้านเกจวัดหนัก)-ที่เราจัดส่งความสม่ำเสมอของเกรดยานยนต์-ให้กับทุกอุตสาหกรรมที่เราให้บริการ

สิ่งที่ทำให้เราแตกต่าง:

เครื่อง EDM 8 สาย การปรับเปลี่ยนเครื่องมือจะเกิดขึ้นภายในไม่กี่ชั่วโมง ไม่ใช่เป็นสัปดาห์

ใน-การควบคุมเครื่องมือในบ้าน

การตรวจสอบย้อนกลับและการควบคุมกระบวนการของ IATF 16949 ใช้กับทุกคำสั่งซื้อ

วินัยด้านยานยนต์ การใช้งานสากล

เรากำหนดเส้นทางชิ้นส่วนของคุณไปยังแท่นพิมพ์ที่เหมาะสมที่สุดในด้านต้นทุนและคุณภาพ

น้ำหนักตั้งแต่ 12T ถึง 630T

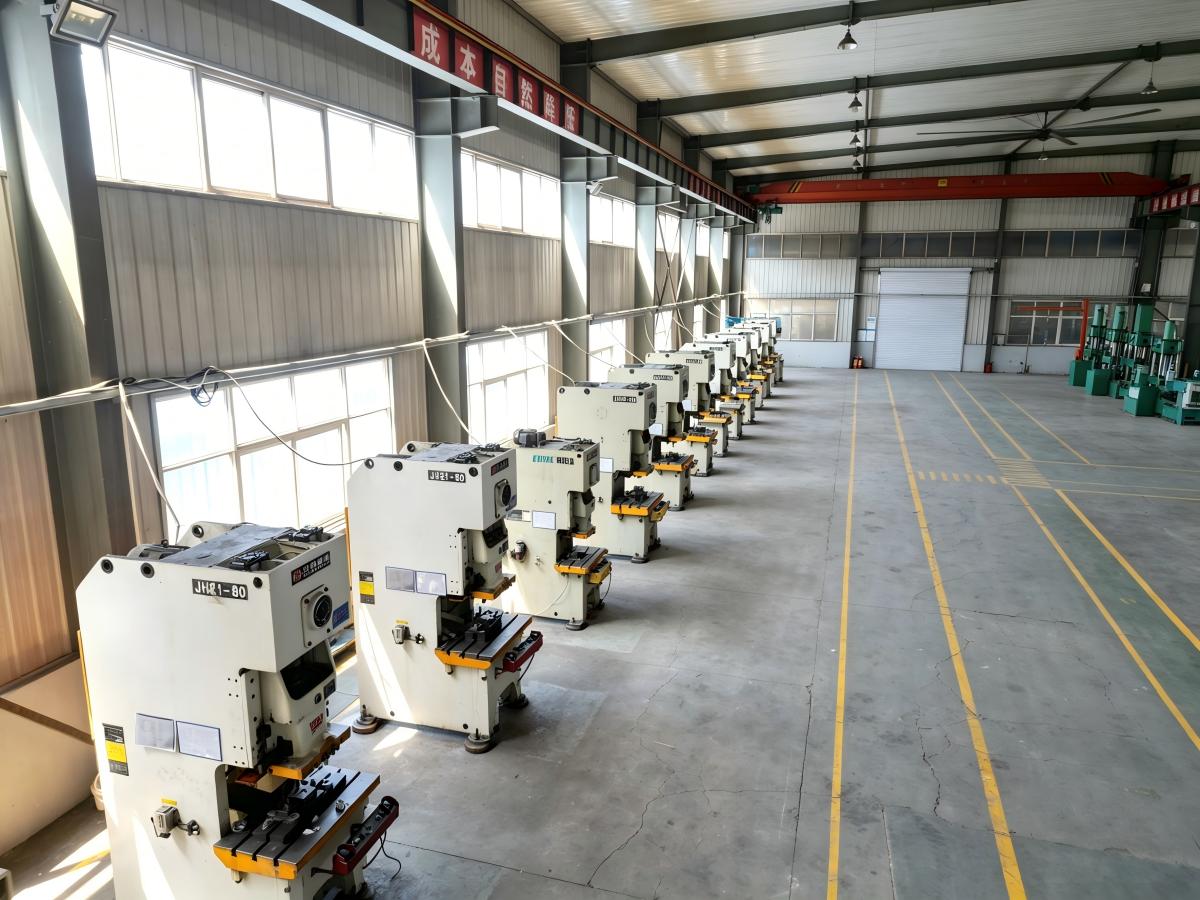

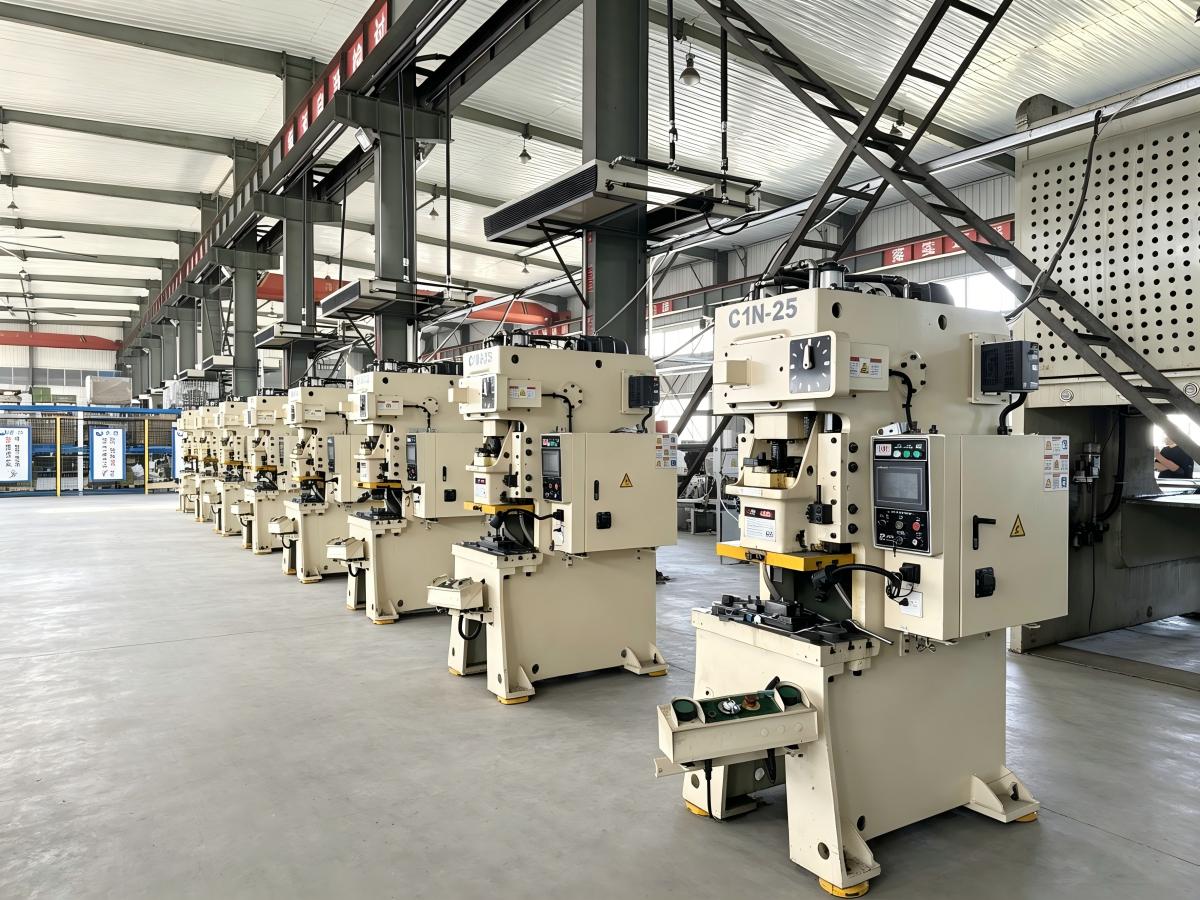

กด Fleet & Processing Envelope

กองยานพาหนะสื่อของเราผสมผสานกันเครื่องอัดไฮดรอลิกสำหรับการดึงลึกและการตัดเฉือนหนักกับการอัดเชิงกลสำหรับงานแม่พิมพ์แบบก้าวหน้าและแบบผสมความเร็วสูง-.

หมวดอุปกรณ์	โมเดลที่สำคัญ	น้ำหนัก	ปริมาณ	สิ่งนี้มีความหมายต่อชิ้นส่วนของคุณอย่างไร
เครื่องอัดไฮดรอลิกแบบคอลัมน์-สี่เครื่อง	YHA32-630, YH52-500, YH32-315A, YB32-100	100T – 630T	10 ยูนิต	การเขียนแบบลึก การปัดเงาอย่างหนัก การพับ และการยืดผม
เปิดการกดโต๊ะแบบคงที่-	JF21-400, JH218-250, JH21-200, JH21-125, JH21-80	45T – 400T	18 ยูนิต	งานแม่พิมพ์แบบก้าวหน้า การปั๊มขึ้นรูปด้วยความแม่นยำ การผลิตปริมาณมาก-
เปิดแท่นกดเอียง	J23-63A, 40T, 25T, 15T, 12T	12T – 63T	24 ยูนิต	ชิ้นส่วนขนาดเล็ก ขายึด คลิป การผลิต-ด้วยความเร็วสูง
เครื่องอัดลม	รุ่น 100T, 63T, 40T, 10T	8T – 100T	27 ยูนิต	การประทับด้วยแสงความเร็วสูง- อุปกรณ์อิเล็กทรอนิกส์ สปริงหน้าสัมผัส

ความสามารถของวัสดุ:

พารามิเตอร์	พิสัย
ความหนาของวัสดุ	0.1 มม. – 6.0 มม
ประเภทวัสดุ	CRS, สแตนเลส (304/316), อลูมิเนียม (5052/6061), โลหะผสมทองแดง, HSLA
ความอดทน	±0.01 มม. ทำได้ด้วยการปั๊มขนาดเล็กที่มีความแม่นยำ-
กำลังการผลิตประจำปี	มากกว่า 100 ล้านชิ้น

การทำเครื่องมือและแม่พิมพ์: หัวใจของการปั๊มขึ้นรูป

เราควบคุมเครื่องมือ คุณสามารถควบคุมไทม์ไลน์ได้

บ้านห้องเครื่องมือของเรา-เครื่อง EDM ลวด DK7750 จำนวน 8 เครื่อง, เครื่องเจียรพื้นผิว, เครื่องซิงเกอร์ EDM และแมชชีนนิ่งเซ็นเตอร์ ซึ่งหมายความว่า:

ระยะเวลารอคอยเครื่องมือใหม่

15-20 วันสำหรับการตายแบบง่าย 30-45 วันสำหรับแม่พิมพ์แบบก้าวหน้าที่ซับซ้อน

ดำเนินการเปลี่ยนแปลง

ต้องเพิ่มรูหรือปรับโค้งหรือไม่? ผู้ผลิตเครื่องมือของเราดัดแปลงแม่พิมพ์และนำกลับมาผลิตใหม่ภายในกะเดียวกัน.

ชีวิตตาย

เราใช้เหล็กกล้าเครื่องมือ Cr12MoV, DC53 และ SKD11 ที่มีการอบชุบด้วยความร้อนที่เหมาะสม รับประกันความก้าวหน้าแบบก้าวหน้าสำหรับมากกว่าหรือเท่ากับ 1,000,000 ครั้งภายใต้การบำรุงรักษาตามปกติ

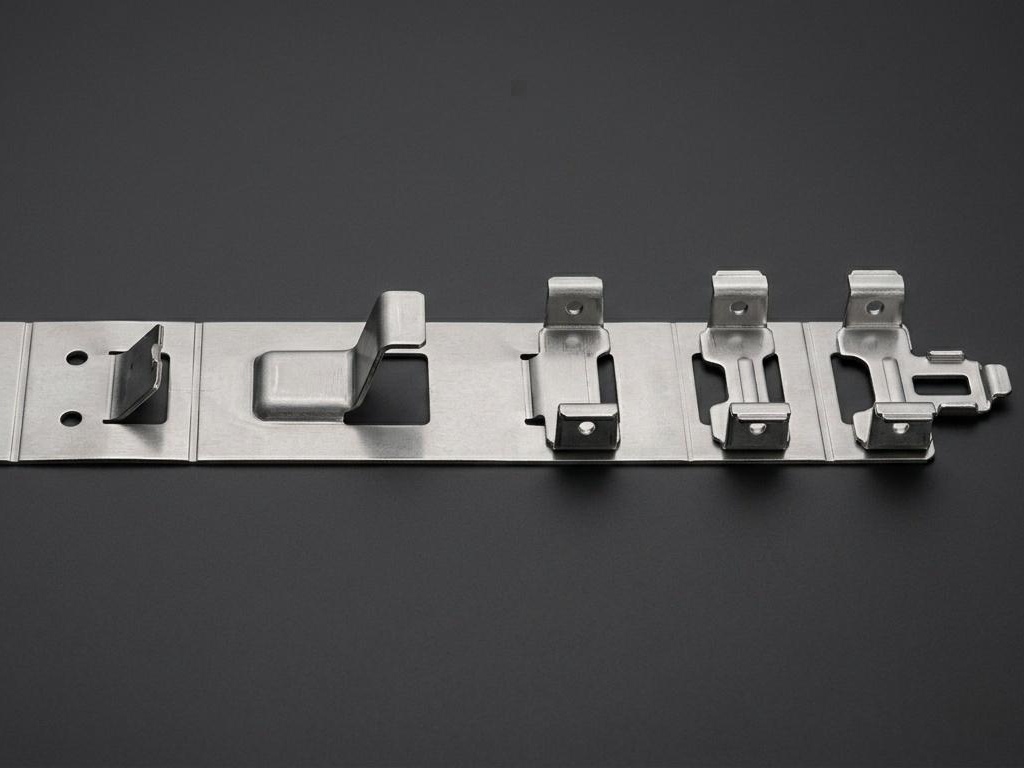

progressive-die-strip-progression-sample

บทเรียนจากภาคสนาม: ทำไมเราถึงหยอดเหรียญก่อนเจาะ

ในช่วงต้นของโปรแกรมป้องกัน 5G เราสังเกตเห็นความล้มเหลวในการวางตำแหน่ง SMT เป็นระยะๆ สาเหตุที่แท้จริง? ความเค้นระดับไมโคร-จากการเจาะถูกปล่อยออกมาระหว่างการจัดเรียงใหม่ ทำให้ระนาบฐานบิดเบี้ยวเพียง 0.03 มม.

โซลูชั่นของเรา:เราได้ออกแบบแม่พิมพ์แบบโปรเกรสซีฟใหม่เพื่อรวมไว้ด้วยใน-สถานีหยอดเหรียญที่อัดแถบก่อนการเจาะทะลุครั้งแรก. ขั้นตอนนี้-จะเน้นวัสดุในลักษณะที่มีการควบคุม โดยล็อคความเรียบก่อนที่จะเริ่มการตัด เพิ่มความซับซ้อนของเครื่องมือ-แต่กำจัดโหมดความล้มเหลวที่อาจทำให้ชิ้นส่วน PCB เสียหายได้

นี่คือความรู้ของชนเผ่าที่ได้มาจากประสบการณ์การปั๊มขึ้นรูป 40 ปี.

การควบคุมคุณภาพและการรับรอง

ความสามารถในการตรวจสอบย้อนกลับตาม IATF 16949 §8.5.2:ทุกล็อตการผลิตเชื่อมโยงกับหมายเลขความร้อนของวัสดุและใน-บันทึกการตรวจสอบกระบวนการ

อุปกรณ์ตรวจสอบ	ความสามารถ	สิ่งที่ยืนยันสำหรับชิ้นส่วนของคุณ
ซีอาน เอ็ดเวิร์ด CMM	1,000x800 มม. ความแม่นยำ 0.005 มม	ตำแหน่งที่แท้จริง ความเรียบ โปรไฟล์ของคุณลักษณะที่ซับซ้อน
ระบบวิชั่นตงก่วนจิงชี่	300x200มม., 0.001มม	การวัดการประทับขนาดเล็กที่ละเอียดอ่อน-โดยไม่ต้องสัมผัส
เครื่องทดสอบอเนกประสงค์	0-100KN	การตรวจสอบแรงดึงของวัสดุและความแข็งแรงของผลผลิต
เกจวัดความหนาผิวเคลือบ	ความละเอียด 1μm	ความหนาของการชุบผิวดีบุก สังกะสี และนิกเกิล
ห้องสเปรย์เกลือ	900x600มม	ความต้านทานการกัดกร่อนต่อ ASTM B117

การรับรอง:

IATF 16949:2016 (การจัดการคุณภาพยานยนต์)

GJB9001C-2017 (มาตรฐานทหาร)

ISO 9001:2015 / ISO 14001:2015 / ISO 45001:2018

ชิ้นส่วนประทับตราตัวแทน

ส่วนหนึ่ง	คำอธิบาย	ลิงค์
กระป๋องป้องกัน EMI ที่มีความแม่นยำ	เงินนิกเกิล 0.1 มม. - 0.5 มม. ความเรียบน้อยกว่าหรือเท่ากับ 0.05 มม.	ดูผลิตภัณฑ์
สปริงหน้าสัมผัสไฟฟ้า	ฟอสเฟอร์บรอนซ์, BeCu, ความทนทานต่อแรง ±8%	ดูผลิตภัณฑ์
แหวนรองโลหะที่มีความแม่นยำ	ความร่วมศูนย์ของ ID/OD น้อยกว่าหรือเท่ากับ 0.1 มม. มีเสี้ยน-ขอบไร้ขอบ	ดูผลิตภัณฑ์
หมวกวาดลึก	ชิ้นเดียว- ไร้รอยต่อ ความลึกสูงสุด 120 มม	ดูผลิตภัณฑ์

อุตสาหกรรมที่ให้บริการ

ยานยนต์

ได้รับการรับรอง IATF 16949 ซึ่งเป็นซัพพลายเออร์ระดับ 1 ของ Great Wall Motors และ Xiaomi Auto

โทรคมนาคม

การป้องกัน EMI สำหรับสถานีฐาน 5G, สปริงหน้าสัมผัสที่มีความแม่นยำ

อิเล็กทรอนิกส์

การประทับขนาดเล็ก-สำหรับอุปกรณ์ผู้บริโภค โดมสัมผัส หน้าสัมผัสแบตเตอรี่

ทางอุตสาหกรรม

ฉากยึด แหวนรอง ปะเก็นสำหรับเครื่องจักรและระบบอัตโนมัติ

ทางการแพทย์

ส่วนประกอบสแตนเลสที่สามารถตรวจสอบย้อนกลับได้เต็มรูปแบบ

คำถามที่พบบ่อย

Q1: วัสดุที่หนาที่สุดที่คุณสามารถประทับตราได้คืออะไร?

เครื่องอัดไฮดรอลิก 630T ของเราสามารถสกัดเหล็กกล้าคาร์บอนที่มีความหนาสูงสุด 6 มม. ขึ้นอยู่กับรูปทรงของชิ้นส่วน สำหรับวัสดุที่มีความหนา เราขอแนะนำความสามารถในการผลิตโลหะแผ่นหรือการตัดด้วยเลเซอร์

Q2: ระยะเวลารอคอยโดยทั่วไปสำหรับการประทับตราคำสั่งซื้อคือเท่าไร?

เครื่องมือที่มีอยู่: 10-15 วันสำหรับปริมาณการผลิต
เครื่องมือใหม่: 15-20 วันสำหรับแม่พิมพ์ธรรมดา, 30-45 วันสำหรับแม่พิมพ์แบบก้าวหน้าที่ซับซ้อน
ตัวอย่าง: 10-12 วันสำหรับเครื่องมือต้นแบบ (อ่อน)

Q3: คุณสามารถประทับตราสแตนเลสและอลูมิเนียมได้หรือไม่?

ใช่. เราทำการประทับตราสแตนเลส 304/316 และอลูมิเนียม 5052/6061 เป็นประจำ สแตนเลสต้องการรัศมีโค้งงอที่มากขึ้นและการบำรุงรักษาเครื่องมือบ่อยกว่า-เราคำนึงถึงสิ่งนี้ในการออกแบบกระบวนการของเรา

คำถามที่ 4: คุณมีเอกสาร PPAP หรือไม่

ใช่. ในฐานะโรงงานที่ได้รับการรับรอง IATF 16949 เราสามารถจัดเตรียมเอกสาร PPAP ระดับ 3 ได้ รวมถึงโครงร่างมิติ ใบรับรองวัสดุ PFMEA และแผนการควบคุม

คำถามที่ 5: ขณะนี้ชิ้นส่วนของฉันถูกตัดด้วยเลเซอร์-แต่ฉันต้องการลดต้นทุน งานปั้มได้ไหม?

สำหรับปริมาณที่มากกว่า 5,000 ชิ้น การปั๊มมักจะมีราคาชิ้นที่ต่ำกว่าการตัดด้วยเลเซอร์อย่างมาก เราสามารถตรวจสอบรูปทรงชิ้นส่วนของคุณและให้การวิเคราะห์เปรียบเทียบต้นทุนได้ ส่งรูปวาดของคุณมาให้เรา
