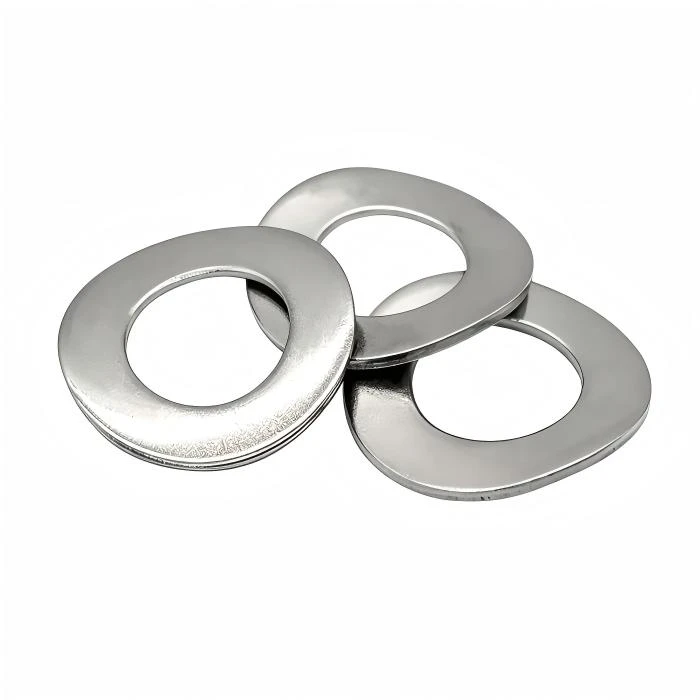

ปะเก็นโลหะลูกฟูก

Zento Trilium Metal Tech Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของปะเก็นโลหะลูกฟูกในประเทศจีน ยินดีต้อนรับสู่การซื้อปะเก็นโลหะลูกฟูกที่ทนทานจำนวนมากที่ผลิตในประเทศจีนจากโรงงานของเรา หากคุณมีคำถามใด ๆ เกี่ยวกับบริการที่กำหนดเอง โปรดส่งอีเมลถึงเรา

ปะเก็นลูกฟูกที่มีการประทับตราอย่างแม่นยำ-ซึ่งประดิษฐ์ขึ้นบนเครื่องอัดแบบตั้งโต๊ะแบบเปิดตายตัว JH21-125 (125T) และ JH21-200 (200T) แบบเปิดโดยใช้เทคโนโลยีแม่พิมพ์แบบโปรเกรสซีฟ



ปะเก็นลูกฟูกมีจุดประสงค์สองประการ: ให้การปิดผนึกที่เชื่อถือได้กับของเหลวและก๊าซ ในขณะเดียวกันก็ชดเชยความผิดปกติของพื้นผิวและการขยายตัวทางความร้อนในการเชื่อมต่อหน้าแปลน



เราได้ผลิตปะเก็นเหล่านี้หลายล้านชิ้นสำหรับระบบไอเสียของยานยนต์ คอมเพรสเซอร์อุตสาหกรรม และท่อร่วมไฮดรอลิก



ความท้าทายทางวิศวกรรมที่สำคัญคือการบรรลุความสูงของลอนที่สม่ำเสมอและคุณลักษณะสปริงกลับสม่ำเสมอ-ทั่วทั้งโปรไฟล์ปะเก็นทั้งหมด-นี่คือสิ่งที่กำหนดประสิทธิภาพการซีลภายใต้ภาระของโบลต์

เหตุใดการปั๊มแม่พิมพ์แบบก้าวหน้าจึงชนะสำหรับปะเก็นลูกฟูก

ปะเก็นลูกฟูกผลิตขึ้นจากเราเส้นปั๊มแม่พิมพ์แบบก้าวหน้าโดยใช้JH21-125 (125T) และ JH21-200 (200T) เปิดแท่นพิมพ์แบบตายตัว. แนวทางแม่พิมพ์แบบโปรเกรสซีฟ-ได้รับการออกแบบและสร้าง-ในตัวของเราไลน์ DK7750 EDM จำนวน 8 เครื่อง-รวมการทำงานหลายอย่างในจังหวะเดียวที่ต่อเนื่องกัน: การเจาะรูโบลต์ การสร้างโปรไฟล์ลอน และการทำให้เส้นขอบด้านนอกว่างเปล่า

ความท้าทายด้านความสม่ำเสมอของลอน:
ต่อไปนี้เป็นปัญหาที่เราพบเห็นหลายครั้งเมื่อลูกค้าเปลี่ยนจากปะเก็นแบบตัดด้วยเลเซอร์หรือวอเตอร์เจ็ท-ไปเป็นแบบประทับตรา:การกระจายโหลดโบลต์ไม่สม่ำเสมอ.

ปะเก็นตัดด้วยเลเซอร์-มีลักษณะแบน เมื่อคุณขันน็อตหน้าแปลนลง ปะเก็นจะบีบอัดอย่างสม่ำเสมอ แต่ปะเก็นแบบแบนจะมีสปริงที่จำกัด-ด้านหลัง-เมื่อถูกบีบอัด พวกมันจะยังคงถูกบีบอัด หลังจากการหมุนเวียนด้วยความร้อน โบลต์จะคลายตัวและเกิดการรั่วไหล

ปะเก็นลูกฟูกแก้ปัญหานี้ด้วยควบคุมสปริง-กลับ. ลอนทำหน้าที่เหมือนสปริงเล็กๆ รักษาแรงกดในการซีลแม้ในขณะที่หน้าแปลนขยายและหดตัว แต่นี่คือสิ่งที่จับได้ในการผลิต:หากความสูงของลอนแตกต่างกันไปมากกว่า 0.03 มม. ทั่วทั้งปะเก็น โหลดของโบลต์จะไม่สม่ำเสมอ และการปิดผนึกจะล้มเหลว

แนวทางแก้ไขของเรา: ใน-Die Coining เพื่อความสม่ำเสมอของโปรไฟล์
เรารวมสถานีสร้างเหรียญภายในแม่พิมพ์แบบโปรเกรสซีฟที่ปรับเทียบความสูงของลอนทันทีหลังจากการขึ้นรูป วิธีนี้จะล็อกให้อยู่ในโปรไฟล์ที่สม่ำเสมอก่อนที่ปะเก็นจะหลุดออกจากแถบ เราตรวจสอบความสูงของลอนและระยะพิทช์ของเราซีอานเอ็ดเวิร์ด CMM (ความแม่นยำ 0.005 มม.)เมื่อเริ่มต้น-และทุกๆ 2 ชั่วโมง

ความสำคัญของวัสดุ: ทำไมทิศทางของเกรนจึงส่งผลต่อสปริง-ด้านหลัง
ลอนสแตนเลสเกิดขึ้นขนานเมล็ดข้าวที่กลิ้งจะมีสปริงกลับน้อยกว่าที่ขึ้นรูปถึง 15-20%ตั้งฉากถึงเมล็ดข้าว วิศวกรด้านเครื่องมือของเราจะปรับทิศทางแม่พิมพ์เพื่อเพิ่มสปริงให้สูงสุด-กลับไปในทิศทางการซีล-อีกรายละเอียดหนึ่งที่แยกปะเก็นที่ซีลออกจากปะเก็นที่รั่ว

การตรวจสอบโปรไฟล์ลอน

เริ่มต้น-การตรวจสอบ:ความสูง ระยะพิทช์ และความเรียบของลอนได้รับการตรวจสอบแล้วจากเราซีอานเอ็ดเวิร์ด CMM (1,000x800 มม. ความแม่นยำ 0.005 มม.). วัดอย่างน้อย 5 จุดทั่วหน้าการซีล

ใน-การตรวจสอบกระบวนการ:ทำซ้ำการวัด CMM ทุก 2 ชั่วโมง แผนภูมิควบคุมจะติดตามความสอดคล้องของโปรไฟล์และการสึกหรอของเครื่องมือ

การรับรองวัสดุ:
รับคอยล์สแตนเลสพร้อมใบรับรองโรงสีเต็ม เราดำเนินการสำหรับคำสั่งซื้อสเตนเลส 316 สำหรับสภาพแวดล้อมทางเคมีหรือทางทะเลการระบุวัสดุเชิงบวก (PMI)ใช้สเปกโตรมิเตอร์ของเราเพื่อตรวจสอบองค์ประกอบของโลหะผสม

การตรวจสอบย้อนกลับของสปริง- (ต่อ ASTM F36):
สำหรับการปิดผนึกที่สำคัญ เราทำการทดสอบแรงอัดกับปะเก็นตัวอย่างโดยใช้ของเราเครื่องทดสอบอเนกประสงค์ (เครื่องทดสอบฉางชุน, 0-100KN). ปะเก็นถูกบีบอัดตามโหลดโบลต์ที่ระบุ จากนั้นจึงปล่อย สปริง-ด้านหลังวัดได้และต้องเป็นไปตามข้อกำหนดของคุณ

รับใบเสนอราคาที่กำหนดเอง

อัปโหลดภาพวาดปะเก็นของคุณด้วยรูปแบบสลักเกลียวและขนาดหน้าแปลน ทีมวิศวกรของเราจะวิเคราะห์ความเป็นไปได้และเสนอราคางบประมาณภายใน 24 ชั่วโมง

อัปโหลดรูปวาดของคุณและรับใบเสนอราคา

• ใบรับรอง IATF 16949คลิกเพื่อดู
• ใบรับรอง ISO 9001คลิกเพื่อดู

อุปกรณ์ตรวจสอบที่ใช้สำหรับชิ้นส่วนนี้:

Xi'an Edward CMM (ความแม่นยำ 0.005 มม.) - โปรไฟล์ลอนและความเรียบ

เครื่องทดสอบอเนกประสงค์ (0-100KN) - แรงอัดและสปริงแบ็คต่อ ASTM F36

ระบบการวัดการมองเห็น (0.001 มม.) - การตรวจสอบระยะห่างของขอบและรูปร่าง
